XY-44N型岩心钻机
文章来源:本站原创 发布时间:2020-06-09 浏览:4393

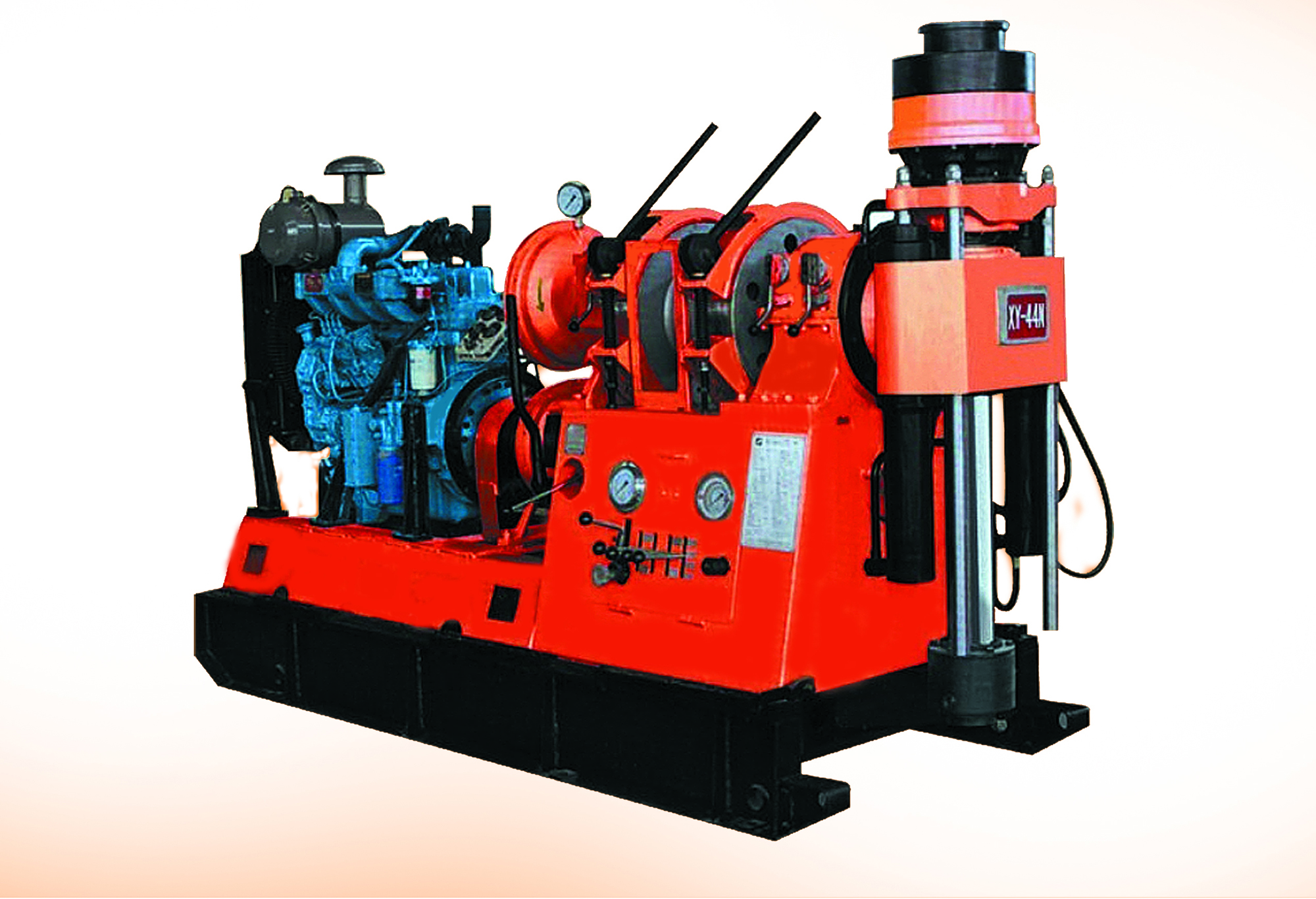

XY-44N
XY-44N型岩心钻机是机械传动、立轴回转、液压给进、适用于金刚石和硬质合金深孔地质岩心钻探,广泛应用于地质、冶金、煤田、水文、工程等领域金属、非金属固体矿藏勘探,也可用于浅层石油、天然气、地热资源、煤层气等地质钻孔,也可用于坑道通风、排水。是目前国内较为理想的深孔地质钻探设备。XY-44N型岩心钻机具有钻深能力大、钻速分布合理、立轴给进行程长、动力匹配大。输出扭矩大、配有水刹车、提升能力大、制动灵活、操作方便、安全可靠。
主要技术参数 | ||
钻进深度 | 1000m | |
回转器 | 钻孔角度 | 90°-75° |
立轴通孔直径 | φ93mm | |
立轴****扭矩 | 3.8KNm | |
立轴行程 | 600mm | |
立轴****起重力 | 125KN | |
立轴****加压力 | 90KN | |
机下钻杆 | φ50 φ60 φ71 φ89 | |
立轴转速 | 动力机转速 | 1500 r/min |
立轴转速 | 低速 80;152;212;316 r/min | |
高速 254;468;667;970 r/min | ||
反转67;206 r/min | ||
卷扬机 | 钢丝绳直径 | φ18.5mm 6×19mm |
卷筒钢丝容量 | 110mm | |
单绳****提升力 | 45KN | |
单绳提升速度 | 0.70;1.29;1.84;2.68 m/s | |
离合器 | 型 式 | 常开干式单片摩擦离合器 |
油 泵 | 型 号 | CBQH-F520-CLH6 单联齿轮油泵 |
水刹车 | SC350水刹车 | |
配置动力 | 电动机动力机 | Y225S-4 37KW/1480r/min |
柴油机动力机 | R4105G53 42KW/1500r/min | |
机 架 | 钻机后退行程 | 460mm |
外形尺寸(长×宽×高) | 3024×1100×1920 mm | |
钻机重量 | 不含动力 | 2300KG |
